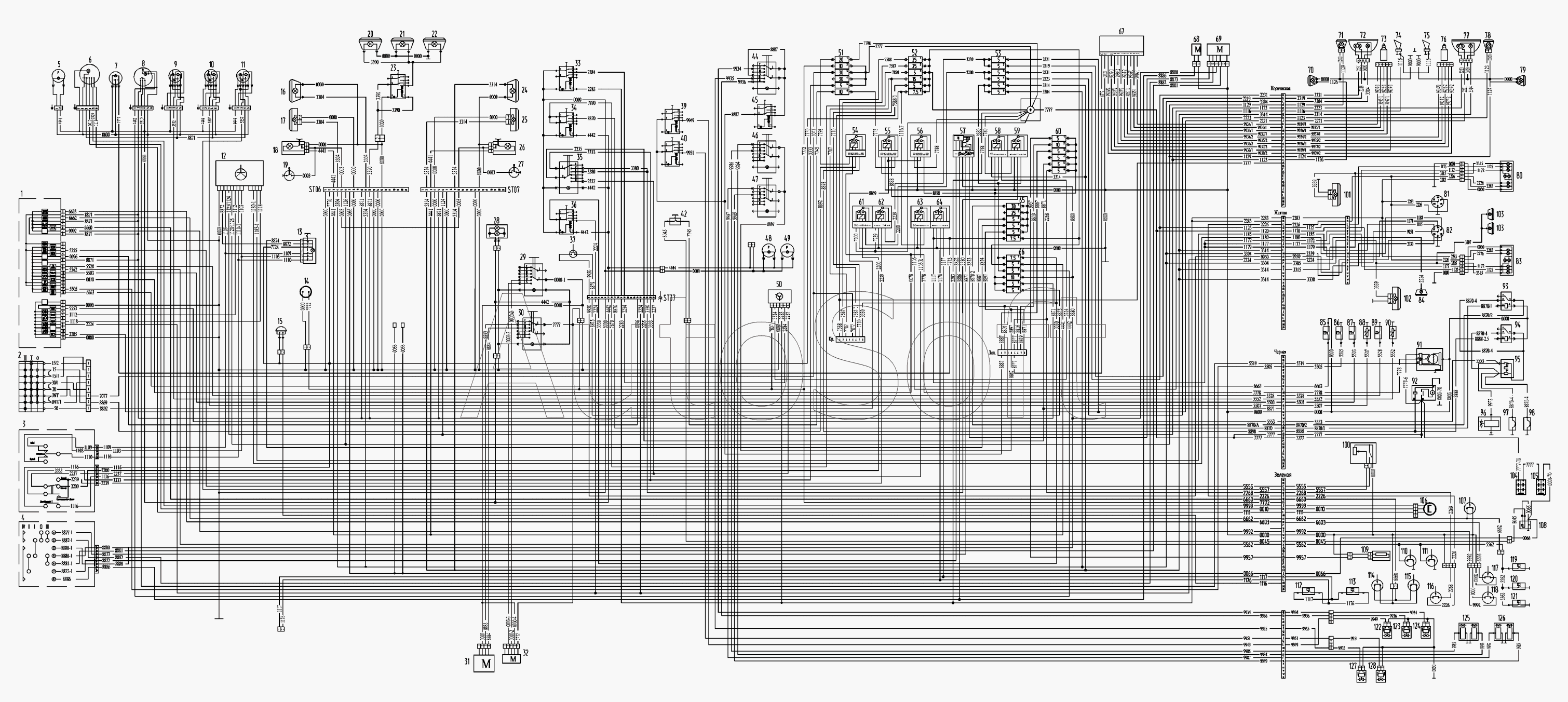

УРАЛ-4320-1151-59: Схема электрооборудования

Магазин запчастейКаталог двигателей и запасных частей для грузовых автомобилейГрузовые автомобилиУралАЗУРАЛ-4320-1151-59Схема электрооборудования
УРАЛ-4320-1151-59: Схема электрооборудования
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
13
13
13
14
15
16
16
24
24
17
17
25
25
101
101
102
102
18
18
26
26
19
19
27
27
20
20
21
21
22
22
23
28
29
30
31
32
33
34
35
36
37
39
40
42
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
79
71
71
78
78
72
72
77
77
73
76
74
74
75
75
80
80
81
81
81
81
82
82
82
82
83
83
84
84
85
86
87
87
88
89
90
91
92
93
94
95
96
97
98
100
103
103
104
104
104
105
105
105
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
120
121
121
122
123
124
125
126
127
128
№ п/п
Заводской номер детали
Название детали
1
ФГ8047-2
Панель сигнальная
Подробнее
Посмотреть цену
2
2109-3704005-30
Выключатель стартера и приборов (замок зажигания)
Подробнее
Посмотреть цену
3
1102.3769-02
Переключатель указателей поворота
Подробнее
Посмотреть цену
4
9902.3709-01
Переключатель
Подробнее
Посмотреть цену
5
1921.3830010
Манометр двухстрелочный
Подробнее
Посмотреть цену
6
87.3802010
Спидометр электронный
Подробнее
Посмотреть цену
6
ПА8046-4
Спидометр электронный
Подробнее
Посмотреть цену
7
11.3812010
Указатель напряжения
Подробнее
Посмотреть цену
8
6201.3813010
Тахометр электронный
Подробнее
Посмотреть цену
9
36.3807010
Указатель температуры
Подробнее
Посмотреть цену
9
УК171М-3807010-УХЛ
Указатель температуры охлаждающей жидкости
Подробнее
Посмотреть цену
10
33.3810010
Указатель давления в системе смазки двигателя
Подробнее
Посмотреть цену
10
УК170М-3810010-УХЛ
Указатель давления масла в системе смазки двигателя
Подробнее
Посмотреть цену
11
34.3806010
Указатель уровня топлива
Подробнее
Посмотреть цену
11
УБ170М-3806010-УХЛ
Указатель уровня топлива
Подробнее
Посмотреть цену
12
9132.3777
Реле-прерыватель указателей поворота
Подробнее
Посмотреть цену
13
245.3710-01
Выключатель аварийной сигнализации
Подробнее
Посмотреть цену
13
249.3710-02
Выключатель аварийной сигнализации
Подробнее
Посмотреть цену
13
329.3710
Выключатель аварийной сигнализации
Подробнее
Посмотреть цену
14
47К
Розетка
Подробнее
Посмотреть цену
15
733.3747-10
Зуммер
Подробнее
Посмотреть цену
16
264.3712010
Фонарь передний габаритный
Подробнее
Посмотреть цену
16
611.3731-02
Фонарь передний габаритный
Подробнее
Посмотреть цену
17
4462.3731-02
Фонарь боковой габаритный
Подробнее
Посмотреть цену
17
ГФ1-26
Фонарь боковой габаритный
Подробнее
Посмотреть цену
18
СИЕУ.453754.005-01
Дополнительные плафоны освещения кабины
Подробнее
Посмотреть цену
18
СИЕУ.453754.005-01
Дополнительные плафоны освещения кабины
Подробнее
Посмотреть цену
19
ВК409-3710000
Дверные выключатели плафонов
Подробнее
Посмотреть цену
19
ВК409-3710000
Дверные выключатели плафонов
Подробнее
Посмотреть цену
20
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Подробнее
Посмотреть цену
20
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Подробнее
Посмотреть цену
21
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Подробнее
Посмотреть цену
21
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Подробнее
Посмотреть цену
22
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Подробнее
Посмотреть цену
22
УП101-3726010-Б1
Повторитель поворота боковой и знак автопоезда
Подробнее
Посмотреть цену
23
3842.3710-02.38
Выключатель фонарей знака автопоезда
Подробнее
Посмотреть цену
24
264.3712010
Фонарь передний габаритный
Подробнее
Посмотреть цену
24
611.3731-02
Фонарь передний габаритный
Подробнее
Посмотреть цену
25
4462.3731-02
Фонарь боковой габаритный
Подробнее
Посмотреть цену
25
ГФ1-26
Фонарь боковой габаритный
Подробнее
Посмотреть цену
26
СИЕУ.453754.005-01
Дополнительные плафоны освещения кабины
Подробнее
Посмотреть цену
26
СИЕУ.453754.005-01
Дополнительные плафоны освещения кабины
Подробнее
Посмотреть цену
27
ВК409-3710000
Дверные выключатели плафонов
Подробнее
Посмотреть цену
27
ВК409-3710000
Дверные выключатели плафонов
Подробнее
Посмотреть цену
28
Подсветка
Подсветка управления отопителем кабины
Подробнее
Посмотреть цену
29
77.3709-02.01
Переключатель управления краном отопителя кабины
Подробнее
Посмотреть цену
30
82.3709-25.09
Переключатель отопителя
Подробнее
Посмотреть цену
31
Электродвигатель
Электродвигатель отопителя кабины
Подробнее
Посмотреть цену
32
Кран
Кран отопителя кабины
Подробнее
Посмотреть цену
33
3842.3710-11.04
Выключатель заднего противотуманного фонаря
Подробнее
Посмотреть цену
34
3842.3710-11.36
Выключатель ЭФУ
Подробнее
Посмотреть цену
35
82.3709-24.33
Переключатель наружного освещения
Подробнее
Посмотреть цену
36
3842.3710-0205
Выключатель фары-прожектора
Подробнее
Посмотреть цену
37
2802.3829010
Выключатель звуковых сигналов
Подробнее
Посмотреть цену
39
П147-3709-02.08
Переключатель управления отопителем кабины
Подробнее
Посмотреть цену
40
П147-3709-02.08
Переключатель управления отопителем кабины
Подробнее
Посмотреть цену
42
21.3737-10
Выключатель кнопочный
Подробнее
Посмотреть цену
44
П147-3709-08.17
Переключатель
Подробнее
Посмотреть цену
45
3842.3710-11.00
Выключатель АБС (диагностика)
Подробнее
Посмотреть цену
46
П147-3709-08.17
Переключатель
Подробнее
Посмотреть цену
47
П147-3709-08.17
Переключатель
Подробнее
Посмотреть цену
48
2411.3830010
Указатель давления системы подкачки шин
Подробнее
Посмотреть цену
49
2411.3830010
Указатель давления системы подкачки шин
Подробнее
Посмотреть цену
50
211.3777М
Реле задних противотуманных фонарей
Подробнее
Посмотреть цену
51
Блокпредохранителей
Блокпредохранителей
Подробнее
Посмотреть цену
52
Блокпредохранителей
Блокпредохранителей
Подробнее
Посмотреть цену
53
Блокпредохранителей
Блокпредохранителей
Подробнее
Посмотреть цену
54
738.3747-20
Реле стартера
Подробнее
Посмотреть цену
55
2-1904025-6
Реле разгрузки клеммы
Подробнее
Посмотреть цену
56
755.3777-01
Реле разгрузки клеммы
Подробнее
Посмотреть цену
57
РС1.2
Реле стеклоочистителя
Подробнее
Посмотреть цену
58
983.3747-01
Реле
Подробнее
Посмотреть цену
59
983.3747-01
Реле
Подробнее
Посмотреть цену
60
Блокпредохранителей
Блокпредохранителей
Подробнее
Посмотреть цену
61
983.3747-01
Реле
Подробнее
Посмотреть цену
62
983.3747-01
Реле
Подробнее
Посмотреть цену
63
983.3747-01
Реле
Подробнее
Посмотреть цену
64
983.3747-01
Реле
Подробнее
Посмотреть цену
65
Блокпредохранителей
Блокпредохранителей
Подробнее
Посмотреть цену
66
Блокпредохранителей
Блокпредохранителей
Подробнее
Посмотреть цену
67
ЭМКФ35
Электромеханический корректор фар
Подробнее
Посмотреть цену
68
МЭ268
Электродвигатель стеклоомывателя
Подробнее
Посмотреть цену
69
29.3780
Электродвигатель стеклоочистителя
Подробнее
Посмотреть цену
70
5702.3726000
Указатель поворота боковой дополнительный
Подробнее
Посмотреть цену
71
112.01.11
Указатель поворота передний
Подробнее
Посмотреть цену
71
26.3726010
Указатель поворота
Подробнее
Посмотреть цену
72
112.03.29
Фара
Подробнее
Посмотреть цену
72
341.3711010
Фара
Подробнее
Посмотреть цену
73
Корректорфары
Корректор фары
Подробнее
Посмотреть цену
74
24.3721010
Сигнал звуковой низкого тона
Подробнее
Посмотреть цену
74
С306Д
Звуковой сигнал низкого тона
Подробнее
Посмотреть цену
75
241.3721010
Сигнал звуковой высокого тона
Подробнее
Посмотреть цену
75
С307Д
Звуковой сигнал высокого тона
Подробнее
Посмотреть цену
76
Корректорфары
Корректор фары
Подробнее
Посмотреть цену
77
112.03.29
Фара
Подробнее
Посмотреть цену
77
341.3711010
Фара
Подробнее
Посмотреть цену
78
112.01.11
Указатель поворота передний
Подробнее
Посмотреть цену
78
26.3726010
Указатель поворота
Подробнее
Посмотреть цену
79
5702.3726000
Указатель поворота боковой дополнительный
Подробнее
Посмотреть цену
80
56.3776АА
Фонарь задний правый
Подробнее
Посмотреть цену
80
7442.3716-10
Фонарь задний левый
Подробнее
Посмотреть цену
81
ПС325-3723100
Розетка штепсельная
Подробнее
Посмотреть цену
81
ПС326-3723100
Розетка прицепа
Подробнее
Посмотреть цену
81
СНЦ124-7/45Р034-01
Розетка прицепа
Подробнее
Посмотреть цену
81
СНЦ125-7/45Р034-01
Розетка прицепа
Подробнее
Посмотреть цену
82
ПС325-3723100
Розетка штепсельная
Подробнее
Посмотреть цену
82
ПС326-3723100
Розетка прицепа
Подробнее
Посмотреть цену
82
СНЦ124-7/45Р034-01
Розетка прицепа
Подробнее
Посмотреть цену
82
СНЦ125-7/45Р034-01
Розетка прицепа
Подробнее
Посмотреть цену
83
561.3776АА
Фонарь задний левый
Подробнее
Посмотреть цену
83
7442.3716-10
Фонарь задний левый
Подробнее
Посмотреть цену
84
112.05.44
Фара-прожектор
Подробнее
Посмотреть цену
84
2012.3711
Фара-прожектор
Подробнее
Посмотреть цену
85
13.3839
Датчик засоренности воздушного фильтра
Подробнее
Посмотреть цену
86
Датчик
Датчик засоренности масляного фильтра
Подробнее
Посмотреть цену
87
2602.3829010
Датчик аварийного давления масла
Подробнее
Посмотреть цену
87
7Ш5.183.002
Датчик сигнализатора аварийного давления масла в системе смазки двигателя
Подробнее
Посмотреть цену
88
ММ370-3829-ХЛ
Датчик указателя давления масла в системе смазки двигателя
Подробнее
Посмотреть цену
89
ТМ111-3808000-08
Датчик сигнализатора аварийной температуры охлаждающей жидкости
Подробнее
Посмотреть цену
90
ТМ100А-3808-0
Датчик указателя температуры охлаждающей жидкости
Подробнее
Посмотреть цену
91
9422.3701-02
Генератор
Подробнее
Посмотреть цену
92
25.3708-20
Стартер
Подробнее
Посмотреть цену
93
751.3777-02
Реле
Подробнее
Посмотреть цену
94
751.3777-02
Реле
Подробнее
Посмотреть цену
95
12.3741
Резистор добавочный с электротермическим реле
Подробнее
Посмотреть цену
96
11.3741
Клапан электромагнитный
Подробнее
Посмотреть цену
97
11.3740
Свечи факельные
Подробнее
Посмотреть цену
98
11.3740
Свечи факельные
Подробнее
Посмотреть цену
100
5202.3827010
Датчик указателя уровня топлива
Подробнее
Посмотреть цену
101
4462.3731-02
Фонарь боковой габаритный
Подробнее
Посмотреть цену
101
ГФ1-26
Фонарь боковой габаритный
Подробнее
Посмотреть цену
102
4462.3731-02
Фонарь боковой габаритный
Подробнее
Посмотреть цену
102
ГФ1-26
Фонарь боковой габаритный
Подробнее
Посмотреть цену
103
ФП131АБ-3717010-02
Фонарь освещения номерного знака
Подробнее
Посмотреть цену
104
6СТ-190А
Батарея аккумуляторная
Подробнее
Посмотреть цену
104
6СТ-190АЗ
Батареи аккумуляторные
Подробнее
Посмотреть цену
104
6СТ-190АП3
Батареи аккумуляторные
Подробнее
Посмотреть цену
105
6СТ-190А
Батарея аккумуляторная
Подробнее
Посмотреть цену
105
6СТ-190АЗ
Батареи аккумуляторные
Подробнее
Посмотреть цену
105
6СТ-190АП3
Батареи аккумуляторные
Подробнее
Посмотреть цену
106
4222.3843010
Датчик спидометра 87.3802010
Подробнее
Посмотреть цену
106
ПД8089
Датчик спидометра ПА8046-4
Подробнее
Посмотреть цену
107
ВК403А-3716000
Выключатель сигнализатора стояночного тормоза
Подробнее
Посмотреть цену
108
1400.3737010
Выключатель «массы»
Подробнее
Посмотреть цену
109
Элемент
Нагревательный элемент осушителя воздуха
Подробнее
Посмотреть цену
110
ВК503-3710110
Выключатель сигнализации неисправности тормозной системы
Подробнее
Посмотреть цену
111
ВК503-3710110
Выключатель сигнализации неисправности тормозной системы
Подробнее
Посмотреть цену
112
ВК12Б-02
Выключатели пневматические сигнала торможения
Подробнее
Посмотреть цену
113
ВК12Б-02
Выключатели пневматические сигнала торможения
Подробнее
Посмотреть цену
114
ВК403А-3716000
Выключатель сигнализатора стояночного тормоза
Подробнее
Посмотреть цену
115
ВК403А-3716000
Выключатель сигнализатора стояночного тормоза
Подробнее
Посмотреть цену
116
ВК403А-3716000
Выключатель сигнализатора стояночного тормоза
Подробнее
Посмотреть цену
117
ВК403А-3716000
Выключатель сигнализатора стояночного тормоза
Подробнее
Посмотреть цену
118
ВК403А-3716000
Выключатель сигнализатора стояночного тормоза
Подробнее
Посмотреть цену
119
2702.3829
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы
Подробнее
Посмотреть цену
119
ДЕ-В
Датчики сигнализатора минимального рабочего давления
Подробнее
Посмотреть цену
120
2702.3829
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы
Подробнее
Посмотреть цену
120
ДЕ-В
Датчики сигнализатора минимального рабочего давления
Подробнее
Посмотреть цену
121
2702.3829
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы
Подробнее
Посмотреть цену
121
ДЕ-В
Датчики сигнализатора минимального рабочего давления
Подробнее
Посмотреть цену
122
КЭБ420
Электромагнитный клапан
Подробнее
Посмотреть цену
123
КЭБ420
Электромагнитный клапан
Подробнее
Посмотреть цену
124
КЭБ420
Электромагнитный клапан
Подробнее
Посмотреть цену
125
ММММ.306577.018
Клапан электромагнитный КЭМ-5
Подробнее
Посмотреть цену
126
ММММ.306577.018
Клапан электромагнитный КЭМ-5
Подробнее
Посмотреть цену
127
КЭБ420
Электромагнитный клапан
Подробнее
Посмотреть цену
128
КЭБ420
Электромагнитный клапан
Подробнее
Посмотреть цену

В интернет магазине РЦ Автодилер можно купить в группе Схема электрооборудования запчасти оптом или в розницу.

Сделать заказ в регионе Ярославль на любую запчасть категории УРАЛ-4320-1151-59 вы можете круглосуточно через каталог интернет магазина или вы можете приехать к нам в любой из наших филиалов. Список филиалов по продаже автозапчастей находятся здесь.

РЦ Автодилер - это место, где можно заказать двигатели, топливные насосы, коробки передач, сцепление и прочие запчасти для автомобилей с доставкой по Москве и всей России.

Наши менеджеры ответят на любые возникшие у вас вопросы по техническим характеристикам, звоните по телефонам — 8-800-707-61-20 или обращайтесь к нам через Skype, Telegram, Viber, социальную сеть VK. Все наши контакты тут.

Филиалы
г. Ярославль (центральный офис)
Адрес: г. Ярославль, ул. Промышленная, 8
Телефоны: 8-800-707-61-20
Электронная почта:zakaz@rcauto.ru
г. Екатеринбург
Адрес: 620050, г. Екатеринбург, ул. Билимбаевская, д. 4 (въезд с ул. Маневровая д. 35)
Телефоны: 8 (343) 286-45-27, +7 952 740-86-12
Электронная почта:ekb@rcauto.ru
г. Барнаул
Адрес: г. Барнаул, ул. Попова, 248/2, территория «Экспресс экспедиция»
Телефоны: 8 (3852) 23-19-70
Электронная почта:ab@rcauto.ru
г. Нижневартовск
Адрес: 628600, г. Нижневартовск, ул. Авиаторов 16
Телефоны: 8 (3466) 31-12-66
Электронная почта:nvar@rcauto.ru
г. Сургут
Адрес: 628400, г. Сургут, ул. Крылова д. 61. Рядом с магазином "АвтоГалактика"
Телефоны: 8 (3462) 27-19-70
Электронная почта:surgut@rcauto.ru
г. Бузулук
Адрес: г. Бузулук, ул. Дорожная, 35
Телефоны: 8 (35342) 39-970
Электронная почта:bzk@rcauto.ru
Полезная информация
Главная О магазине Каталог Доставка Оплата Гарантия Контакты
Интернет магазин РЦ Автодизель
Отправить заявку на продукцию
Написать нам сообщение
Заказать обратный звонок
© 2000-2025 РЦ Автодилер является коммерческим обозначением ООО «РЦ Автодилер». Все права на разработку принадлежат ООО «РЦ Автодилер».
Сообщить об ошибке на сайте Карта сайта Политика конфиденциальности Продвижение сайта
Яндекс.Метрика
Для оптимизации дизайна и быстродействия наших веб-сайтов используются cookie-файлы. Продолжая посещение веб-сайта, вы соглашаетесь на использование cookie-файлов. Подробнее о cookie-файлах и их использовании.
